绘制yolo-pose 的关键点-->标签可视化到图像

1 关键点参数说明

对yolo-pose 的原理不做介绍，主要针对其标签数据做可视化操作

用于训练YOLO姿势模型的数据集标签格式如下：

  1. 每个图像对应一个文本文件：数据集中的每个图像都有一个对应的文本文件，该文本文件与图像文件同名，扩展名为 “.txt”。
  2. 每行一个对象：文本文件中的每一行对应于图像中的一个对象实例。
  3. 每行包含的对象信息：每行包含关于对象实例的以下信息：
    1. 对象类别索引：一个整数，表示对象的类别（例如，0 代表人，1 代表汽车等）。
    2. 对象中心坐标：对象的中心 x 和 y 坐标，已归一化到 0 和 1 之间。
    3. 对象宽度和高度：对象的宽度和高度，已归一化到 0 和 1 之间。
    4. 对象关键点坐标：对象的关键点坐标，已归一化到 0 和 1 之间。

下面是 “姿势估计 “任务的标签格式示例：

二维关键点格式：

1
<class-index> <x> <y> <width> <height> <px1> <py1> <px2> <py2> ... <pxn> <pyn>

带 3D 关键点的格式（包括每个点的可见度）

1
<class-index> <x> <y> <width> <height> <px1> <py1> <p1-visibility> <px2> <py2> <p2-visibility> <pxn> <pyn> <pn-visibility>

在这种格式中， <class-index> 是对象的类别索引， <x> <y> <width> <height> 是 边界框的坐标和 <px1> <py1> <px2> <py2> ... <pxn> <pyn> 是归一化的关键点坐标。可见度通道是可选的，但对注释闭塞的数据集很有用。

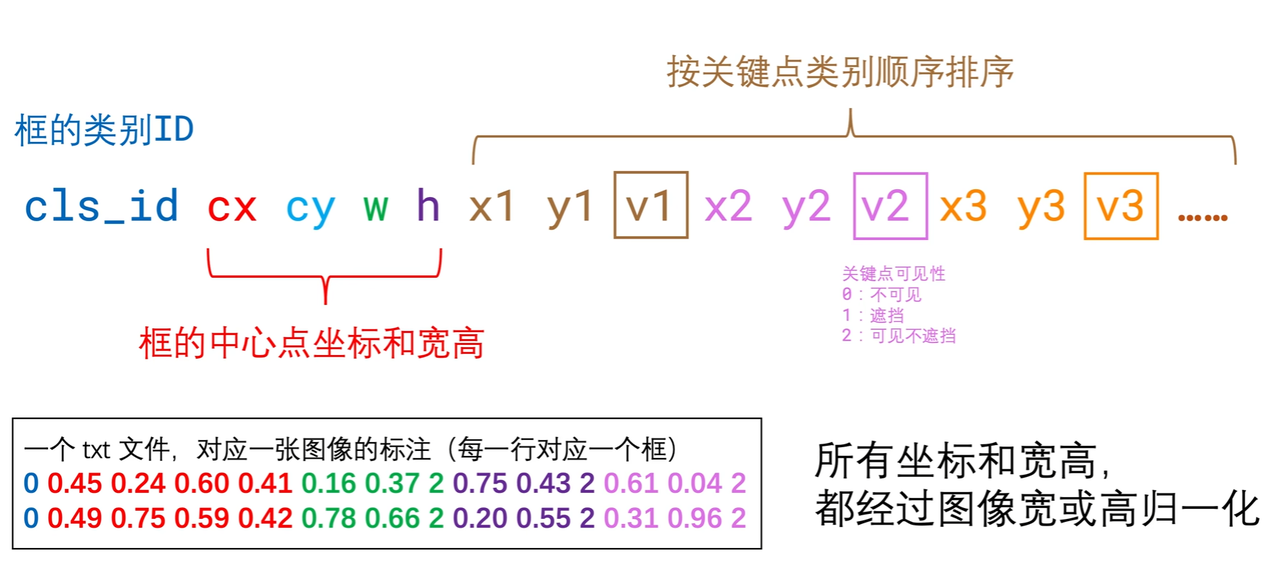

带 3D 关键点的格式如图所示

9f86271c-4fef-48bb-905b-d52238f01910

2 辅助信息讲解

针对yolo关键点的数据存储结构，我们需要明确以下辅助信息。

2.1 对象类别名称

即框的目标是什么？

位置：标注信息的第一位

意义：记录对象的索引值

若有多个类别，则设定类别列表，供后续使用

1
2
3
4
# 类别名称
class_names = [
    'male', 'female'
]

注：两个类别的关键点数量应保持一致

2.2 关键点名称

每个点所指的是什么区域

按照自然顺序记录，标注内容需手动声明

位置：标注信息中去除前4位后，剩余内容皆为关键点数据

以YOLOv8-pose人体姿态估计为例，在COCO数据集上身体的每一个关节具有一个序号，共17个点：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
COCO_keypoint_indexes = {
    0: 'nose',
    1: 'left_eye',
    2: 'right_eye',
    3: 'left_ear',
    4: 'right_ear',
    5: 'left_shoulder',
    6: 'right_shoulder',
    7: 'left_elbow',
    8: 'right_elbow',
    9: 'left_wrist',
    10: 'right_wrist',
    11: 'left_hip',
    12: 'right_hip',
    13: 'left_knee',
    14: 'right_knee',
    15: 'left_ankle',
    16: 'right_ankle'
}

2.3 骨架链接关系

有了关键点坐标信息，我们可以将它们进行连接展示

最终的结果是每个点至少有一条连线

数据的格式则为两两一组

即：当connections=((9, 7), (7, 5), (5, 6), (6, 8), (8, 10))，绘制了手臂。

当connections=((2, 4), (1, 3), (10, 8), (8, 6), (6, 5), (5, 7), (7, 9), (6, 12), (12, 14), (14, 16), (5, 11), (11, 13), (13, 15))，绘制了身体骨架。

3 代码思路构建

有了参数说明，可以针对性的编写可视化代码

首先要明确使用的绘制工具，当前计划使用opencv的库完成最终的绘制操作。

考虑到训练结束后需要将结果展示，则代码就要有一定的可兼容空间。

那么，图像数据需要转为tensor格式进行操作，以便后续调用修改。

下面整合程序流程：

f0a9769a-fce9-4416-af51-5c107b7e5e49

4 代码详解

以下代码按顺序存放在同一个文件中，命名为：view_yolo_keypoint.py

4.1 导入第三方库

1
2
3
import cv2
import numpy as np
import os

4.2 自定义配置

  • 图片和标签路径：可使用绝对路径和相对路径
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
# ============================ 用户配置 ============================
# 图片和标签文件路径
image_path = r'images\test\feed_bare-13-_jpg.rf.970a0b8dabcb055f13c510925a60792b.jpg'
label_path = r'labels\test\feed_bare-13-_jpg.rf.970a0b8dabcb055f13c510925a60792b.txt'

# 骨架连接关系 (关键点索引从0开始)
# 例如：(0, 1) 表示关键点0和关键点1之间有一条线
skeleton = ((2, 4), (1, 3), (10, 8), (8, 6), (6, 5), (5, 7), (7, 9), (6, 12), (12, 14), (14, 16), (5, 11), (11, 13), (13, 15))

# 关键点名称 (按顺序对应标签文件中的关键点)
keypoint_names = [
    'nose',  			# 0
    'left_eye',  		# 1
    'right_eye',  		# 2
    'left_ear',  		# 3
    'right_ear',  		# 4
    'left_shoulder',  	# 5
    'right_shoulder',  	# 6
    'left_elbow',  		# 7
    'right_elbow',  	# 8
    'left_wrist',  		# 9
    'right_wrist',  	# 10
    'left_hip',  		# 11
    'right_hip',  		# 12
    'left_knee',  		# 13
    'right_knee',  		# 14
    'left_ankle',  		# 15
    'right_ankle'  		# 16
]

# 类别名称
class_names = [
    'male', 'female'
]
# ==================================================================

4.3 数据读取

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
class ReadimgLabel:  # 方便管理零散函数
    def __init__(self):
        pass

    @staticmethod
    def get_img(image_path):
        # 读取图片
        print('image_path: ', image_path)
        image = cv2.imread(image_path)
        if image is None:
            raise FileNotFoundError(f"图片文件 {image_path} 不存在")
        # 获取图片尺寸
        height, width, _ = image.shape
        print(f"图片尺寸: {width}x{height}")
        return image

    @staticmethod
    def get_labels(label_path):
        # 读取标签
        if not os.path.exists(label_path):
            raise FileNotFoundError(f"标签文件 {label_path} 不存在")
        with open(label_path, 'r') as f:
            lines = f.readlines()   # 一次性读取文件中的 所有行，并将它们作为一个列表返回
        return lines

    @staticmethod
    def format_labels(lines):
        xywh = []               # 对象的中心坐标和宽高, 形状为 [x, y, w, h]
        keypoint = []           # 关键点坐标, 形状为 [(px, py, visibility)]
        objects = []            # 一个对象的标签, 形状为 [class_index,xywh, keypoint]
        for line in lines:
            line = line.strip().split(' ')
            xywh = [float(line[1]), float(line[2]), float(line[3]), float(line[4])]
            for i in range(5, len(line), 3):
                keypoint.append([float(line[i]), float(line[i+1]), float(line[i+2])])
            objects.append([line[0], xywh, keypoint])
        return objects

4.4 数据整合方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
class KeyPointDrawer:
    """
        可视化关键点和骨架
        传入参数:
            image: 图片的tensor数据
            labels: 标签数据, 形状为 [[class_index,xywh, keypoint]]
    """
    def __init__(self, image, labels):
        self.image = image
        self.img_w, self.img_h = image.shape[1], image.shape[0]
        self.labels = labels

    def draw_one_object(self,class_names, one_object, keypoint_names, skeleton):
        """
        绘制一个对象的关键点和骨架
        传入参数:
            one_object: 一个对象的标签, 形状为 [class_index,xywh, keypoint]
            keypoint_names: 关键点名称, 形状为 [keypoint_name]
            skeleton: 骨架连接关系, 形状为 [(keypoint_index1, keypoint_index2)]
        """
        class_index, xywh, keypoint = one_object     # 类别索引

        # 设定显示颜色
        np.random.seed(888)     # 固定随机数种子 (修改种子以刷新颜色)
        # 生成足够的颜色: 关键点数量 + 骨架线条数量 + 额外的一些用于对象
        num_colors = len(keypoint_names) + len(skeleton) + 50
        all_colors = np.random.randint(0, 255, size=(num_colors, 3)).tolist()

        # 分离颜色: 关键点颜色 -> 骨架颜色 -> 对象颜色
        kp_colors = all_colors[:len(keypoint_names)]
        sk_colors = all_colors[len(keypoint_names):len(keypoint_names)+len(skeleton)]
        obj_colors = all_colors[len(keypoint_names)+len(skeleton):]

        # 根据对象在classname中的索引生成一个唯一的索引
        obj_color_idx = int(class_index) % len(obj_colors)
        box_color = [int(c) for c in obj_colors[obj_color_idx]]

        # 绘制目标框
        x, y, w, h = xywh
        x1 = int((x - w / 2) * self.img_w)
        y1 = int((y - h / 2) * self.img_h)
        x2 = int((x + w / 2) * self.img_w)
        y2 = int((y + h / 2) * self.img_h)
        cv2.rectangle(self.image, (x1, y1), (x2, y2), box_color, 2)
        # 显示目标类别
        text_y = y1 - 5 if y1 - 5 > 10 else y1 + 15
        cv2.putText(self.image, class_names[int(class_index)], (x1, text_y), cv2.FONT_HERSHEY_SIMPLEX, 0.5, box_color, 1)

        # 绘制骨架
        for i, (idx1, idx2) in enumerate(skeleton):
            # 获取两个关键点的坐标和可见性
            # 注意: 某些数据集可能 keypoint 长度不一致或者索引越界，这里最好做个检查，或者假设输入合法
            if idx1 < len(keypoint) and idx2 < len(keypoint):
                x1, y1, v1 = keypoint[idx1]
                x2, y2, v2 = keypoint[idx2]

                # 如果关键点不可见(v=0), 则不绘制骨架(可选策略)
                if v1 > 0 and v2 > 0:
                    pos1 = (int(x1 * self.img_w), int(y1 * self.img_h))
                    pos2 = (int(x2 * self.img_w), int(y2 * self.img_h))
                    # 使用随机生成的颜色，确保每条线颜色不同
                    line_color = [int(c) for c in sk_colors[i]]
                    cv2.line(self.image, pos1, pos2, line_color, 2)

        # 绘制关键点
        for i, (px, py, visibility) in enumerate(keypoint):
            color = [int(c) for c in kp_colors[i % len(kp_colors)]]   # 设置关键点颜色
            # 设置可见点为圈, 不可见点为×
            if visibility == 2:
                cv2.circle(self.image, (int(px * self.img_w), int(py * self.img_h)), 3, color, -1)
            else:
                cv2.putText(self.image, 'x', (int(px * self.img_w), int(py * self.img_h)),
                            cv2.FONT_HERSHEY_SIMPLEX, 0.3, color, 1)
            # 在关键点位置显示关键点名称
            # 在关键点位置显示关键点名称
            kpt_name = keypoint_names[i] if i < len(keypoint_names) else str(i)
            cv2.putText(self.image, kpt_name, (int(px * self.img_w), int(py * self.img_h)),
                        cv2.FONT_HERSHEY_SIMPLEX, 0.3, color, 1)

    def draw_all_objects(self, class_names, keypoint_names, skeleton):
        """
        绘制所有对象的关键点和骨架
        传入参数:
            keypoint_names: 关键点名称, 形状为 [keypoint_name]
            skeleton: 骨架连接关系, 形状为 [(keypoint_index1, keypoint_index2)]
        """
        for obj in self.labels:
            self.draw_one_object(class_names, obj, keypoint_names, skeleton)
        return self.image

4.5 图像展示

1
2
3
4
5
6
7
8
class ShowImage:
    def __init__(self, image):
        self.image = image

    def show(self):
        cv2.imshow('image', self.image)
        cv2.waitKey(0)
        cv2.destroyAllWindows()

4.6 主函数

1
2
3
4
5
6
7
if __name__ == '__main__':
    image = ReadimgLabel.get_img(image_path)         # 读取图片
    labels = ReadimgLabel.get_labels(label_path)     # 读取标签
    objects = ReadimgLabel.format_labels(labels)     # 格式化标签
    drawer = KeyPointDrawer(image, objects).draw_all_objects(class_names, keypoint_names, skeleton)
    ShowImage(drawer).show()
